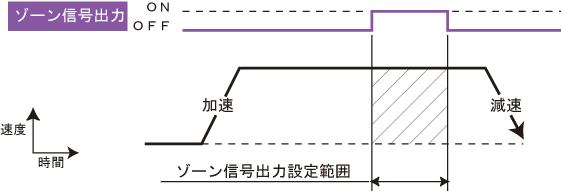

| ゾーン信号出力 |
 |
|||
|
移動中、任意の位置（範囲はティーチングツールで設定）で
信号を出力することが可能です 危険エリアの設定、定位置管理の確認、等 にご使用下さい |
|||
|
|||
 |
|
|
|
|
|
 |
設定できる場所は、１個所です |
|
|
|
設定できる範囲は、ストロークの外側も可能です |
|
|
|
ゾーン信号は、目標停止位置、速度、加速度、等 とは関係なく、また、影響を与えません |
|
|
|
各機種の最小分解能の整数倍での設定が可能です |
|
|
|

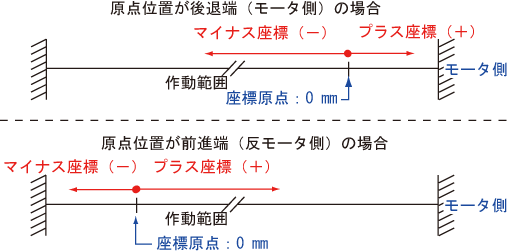

原点より前側は、マイナス座標に、後ろ側（モータ側）は、プラス座標の設定値になります |
 |
|
|
ティーチングＢＯＸ（型名：ＣＴＡ−２３）を使用しての変更方法
|
|
| １． |
メカシリンダにティーチングＢＯＸをＡＤＰケーブルで接続し、電源を入れて下さい。
電源がすでに入っているメカシリンダに接続しても構いません。 |
| ２． |
電源投入後、又は、ＡＤＰケーブル接続後、液晶画面が
|
 |
|
|
に変わったら、３秒以内に 【教示選択】ボタン を、２回押して下さい。液晶画面が
|
|
 |
|
|
に変わります
このモード 「Ｐ パラメータ ヘンコウ モード 」 を確定するために、【 登録 】キー を押して下さい （【 登録 】キー 以外では確定できません）。 これで、「Ｐ パラメータ ヘンコウ モード （ゾーン信号出力範囲設定） 」の編集が可能になります。 |
|
| ３． | 【 教示選択 】ボタン を、２回押すと、「Ｐ ソーンキョウカイ ウシロ 」 の設定項目になります。 |
 |
|
|
ダイアルを回して、ゾーン信号出力範囲の後ろ側（モータ側）を設定して、 【登録】キー を押して設定値を確定して下さい
|
|
| ４． |
液晶画面は「Ｅ カンタン モード」に変わります
|
 |
|
|
３秒以内に、【教示選択】ボタンを、２回押して下さい。液晶画面が
|
|
|
|
|
| に変わります
このモード 「Ｐ パラメータ ヘンコウ モード 」 を確定するために、【 登録 】キー を押して下さい （【 登録 】キー 以外では確定できません） |
|
|
５．
|
【教示選択】ボタン を３回押すと、「Ｐ ゾーンキョウカイ マエ」の設定項目になります |
 |
|
|
ダイアルを回して、ゾーン信号出力範囲の前側（反モータ側）を設定して、 【登録】キー を押して設定値を確定して下さい
これで設定は完了です。ティーチングBOXの液晶画面は初期状態「Ｅ カンタン モード」に変わります |
|
|
|
|
|
３秒後には、通常の設定画面になります。
|
|
|
ビジュアルデータ設定ソフト（型名：ＴＢＶＳＴ）を使用しての設定方法
|
|
|
１．
|
ビジュアルデータ設定ソフト （型名：TBVST ) を起動して下さい
【 シリアルポートの選択 】 画面で、シリアルポート番号が不明な場合は こちら を参照して下さい |
 |
|
|
|
|
|
２．
|
最初に開く画面のメニュー【 設定 】 をクリックして下さい。【 設定 】 画面へ移行します。 |
 |
|
|
|
|
|
３．
|

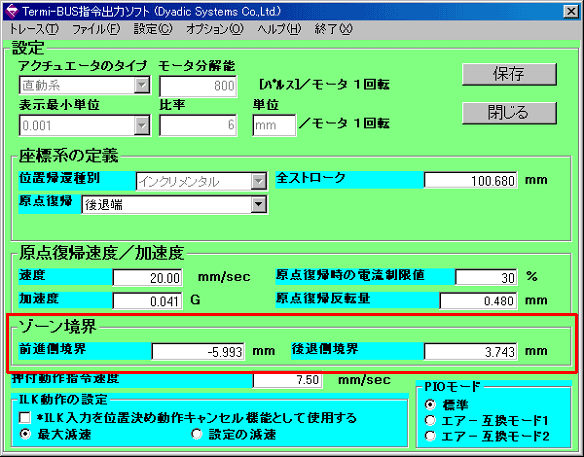

【 設定】の画面になったら、下の赤枠線内【 ゾーン境界】で、前進端側 と 後退端側 を設定して、【 保存 】 ボタン で 確定して下さい |
 |
|
|
|
 |
|
