| タッチパネル の動作実行画面詳細 |
| プログラム動作実行画面の説明です。 画面上の各ボタン をクリックして下さい。 |
| タッチパネル機能詳細解説 | |
| 注意！機能向上の為、画面の色やボタン配置など、仕様が変更になる場合があります。 | |
 |
|

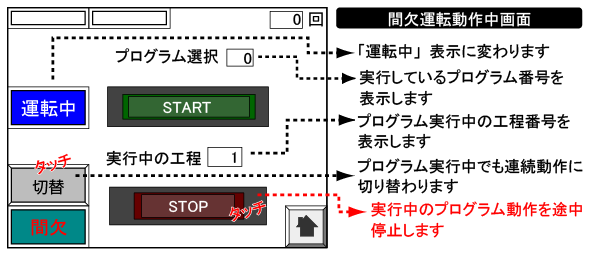

| プログラムの 動作実行中（間欠） 画面です。 | |
 |
|
| フロー全体図 に戻る | |
|
|

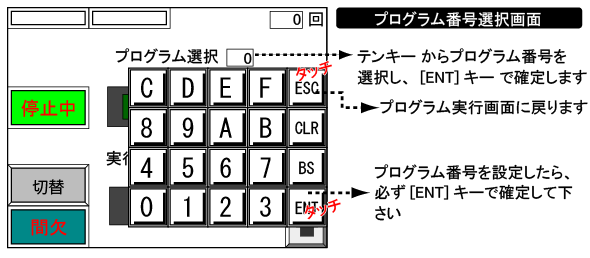

| 実行する プログラム番号の選択 画面です 予め、複数のプログラムを作成した場合、テンキーからプログラム番号を設定し、 [ENT]キー をタッチすれば、実行するプログラム番号を変更出来ます。 |
|
 |
|
| フロー全体図 に戻る | |
|
|

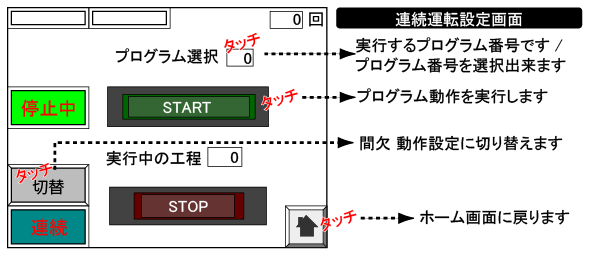

| 連続運転設定画面です。 [START]ボタン をタッチすると連続動作を繰り返します。 一回（間欠）動作に変更する場合は、[切替]ボタン をタッチして下さい。 |
|
 |
|
| フロー全体図 に戻る | |
|
|

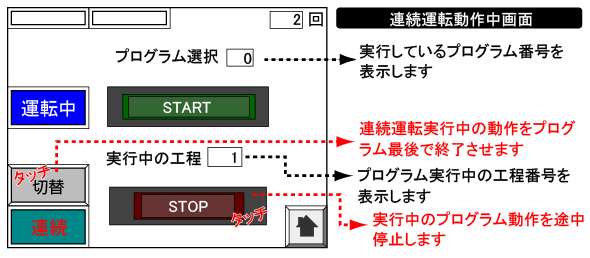

| 連続動作実行中 画面です。 途中に止める場合 は、[STOP]ボタン をタッチして下さい。 プログラムの最後で終了する場合 は、[切替]ボタン をタッチして下さい。 |
|
 |
|
| フロー全体図 に戻る | |
|
|

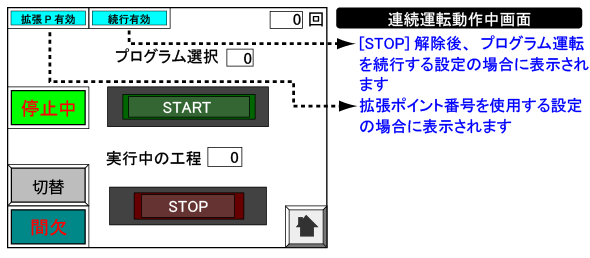

| かんたんコントローラの 拡張機能の使用設定表示 画面です 「拡張P有効」 表示がある場合は、拡張ポイント番号の使用設定になっています。 「続行有効」 表示がある場合は、[STPT]ボタンで停止後、[START]ボタンで続けて動作可能です。 詳細は、かんたんコントローラの取扱説明書をご覧下さい。 |
|
 |
|
| フロー全体図 に戻る | |
|
|

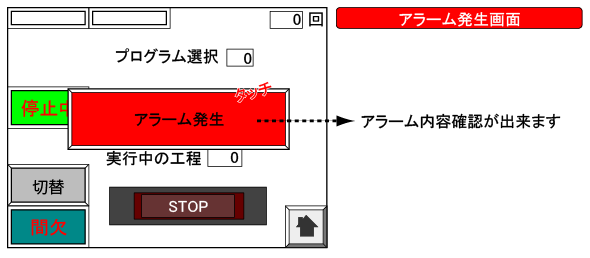

| アラーム表示 画面です。 [アラーム発生]ボタン に、タッチすると アラーム内容の確認が出来ます。 |
|
 |
|
