ダイアディックシステムズのサーボモータは
速度一定の連続回転動作が簡単に出来ます
項目 任意の回転数設定が必要な用途、いろいろな回転数が必要な用途、回転数を瞬時に切り替えたい用途、など
項目 エアーと同じように、ＯＮ／ＯＦＦ信号で動作させたい場合など
項目 動かし方：予め連続回転の設定を ポイント番号（ポジション位置） に設定しておき、（下の表参照） その ポイント番号 を指定すれば、連続回転動作を実行します。
ティーチングＢＯＸ（型名：ＣＴＡ−２３）を
使用しての変更は出来ません
ビジュアルデータ設定ソフト（型名：ＴＢＶＳＴ）を使用しての設定方法
１．
ビジュアルデータ設定ソフト （型名：TBVST ) を起動して下さい
【 シリアルポートの選択 】 画面で、シリアルポート番号が不明な場合は　こちら　を参照して下さい
TBVST
２．
 最初に開く画面の【 ポイントデータ保存画面へ 】 ボタンをクリックしてください。
次の【 編集モード選択 】 画面で　「 いいえ」　をクリックして下さい
TBVST
３．
 下の画面になったら、
（１）連続回転動作に設定するポイント番号を選択
（２） 【無限回転指令】をチェック
（３）回転方向として 【ＣＷ】、【ＣＣＷ】のどちらかにチェック
（４）回転速度を直接数値、又は マウスのドラッグにて設定
（５）【保存】ボタンをクリック
（６）あらたに現れる保存画面で【ＯＫ】をクリック
これで、選択したポイント番号が連続回転動作になります。

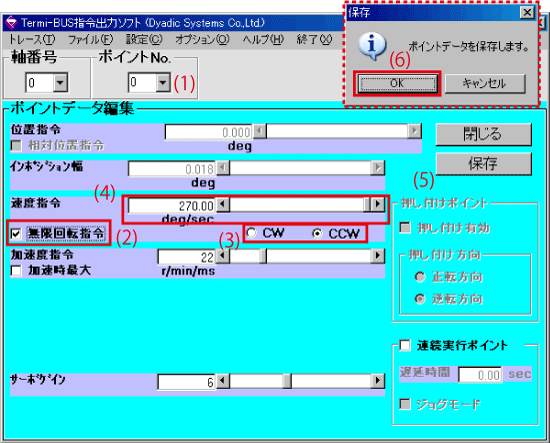

連続回転の設定画面です
連続回転動作から停止させる方法
あるポイント番号を相対移動の設定にして、そのポイント番号を指令することで、規定回数を回転後停止します
（１）止める指令のポイント番号を選択します
（２）【相対位置指令】に設定します
（３）回転回数を設定します。下の場合、ＣＣＷ方向へ１回転してから停止します。ＣＷ方向への回転の場合は、【rev】欄内数値を【−１】に設定します。
（４）【保存】ボタンをクリックします
（５）あらたに現れる【保存画面】で、【保存】をクリック
これで、連続回転しているモータを止める時は、相対移動に設定したポイント番号を指定すれば、一定回転後、停止します。

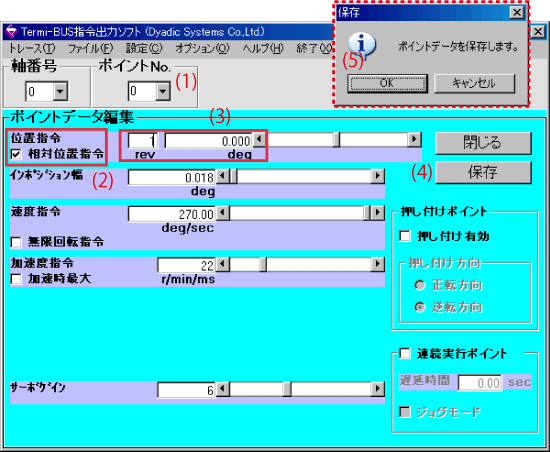

相対移動の設定画面です
