| インポジション（位置決め完了信号検出）幅 変更機能 |
|
メカシリンダには、 インポジション（位置決め完了信号検出）幅 変更機能があります。
通常は、変更の必要はありませんが、 インポジション幅の設定値を【０】、又は、【最小値】には設定しないで下さい。 |
 |
|
 |
|
 |
設定値を大きくすると、標準より手前から位置決め完了信号が出力されます |
|
|
|
目標停止位置が変更されることはありません |
|
|
|
各ポイント番号毎に、設定が可能です |
|
|
| 注 | 設定値を 【 ０ 】、又は、【 １ 】 には、設定しないで下さい |
|
|
|
ティーチングＢＯＸ（型名：ＣＴＡ−２３）を使用しての変更方法
|
|
| １． |
メカシリンダにティーチングＢＯＸをＡＤＰケーブルで接続し、電源を入れて下さい。
電源がすでに入っているメカシリンダに接続しても構いません。 |
| ２． |
電源投入後、又は、ＡＤＰケーブル接続後、液晶画面が
|
 |
|
|
に変わったら、３秒以内に 【教示選択】ボタン を１回押して下さい。液晶画面が
|
|
 |
|
|
に変わります
このモード 「Ｄ ショウサイ モード 」 を確定するために、【 登録 】キー を押して下さい （【 登録 】キー 以外では確定できません）。 これで、「Ｄ ショウサイ モード （相対移動の設定） 」の編集が可能になります。 原点復帰をしていない場合は、【原点復帰】ボタンを押し続けて、原点復帰を完了させてください。 |
|
 |
|
| ３． | インポジション（位置決め完了）幅を変更する ポイント番号を 【 ポイント選択 】ボタン で選択して下さい。 設定項目は、「イチ キョウジ ソウサ 」になっていますが、 【 教示選択 】ボタン を、６回押すと、「Ｄ イチギメカンリョウハバ 」 の設定項目になります。 ジョグダイヤルを前進方向（時計方向）へ回すと 設定値は大きく なり |
 |
|
|
４．
|
設定が完了したらして 【 登録 】キー を押して確定して下さい |
|
５．
|
他にも変更する ポイント番号がある場合は 【 ポイント選択 】ボタン で選択して、上記３項に従って設定して下さい。 |
|
ビジュアルデータ設定ソフト（型名：ＴＢＶＳＴ）を使用しての設定方法
|
|
|
１．
|
ビジュアルデータ設定ソフト （型名：TBVST ) を起動して下さい
【 シリアルポートの選択 】 画面で、シリアルポート番号が不明な場合は こちら を参照して下さい |
 |
|
|
|
|
|
２．
|
最初に開く画面の【 ポイントデータ保存画面へ 】 ボタンをクリックし、次の【 編集モード選択 】 画面で 「いいえ」 をクリックして下さい |
 |
|
|
|
|
|
３．
|

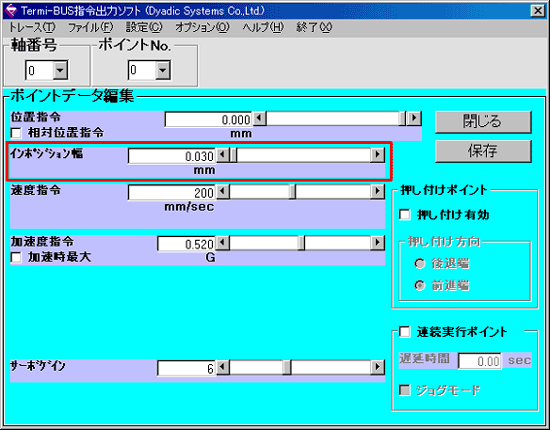

下の画面になったら、インポジション幅を変更する【ポイントＮｏ】を選択し、直接数値で、又は、マウスのドラッグにて設定し、【 保存 】 ボタン で確定して下さい |
 |
|
|
|
 |
|
