相移動時電流設定値（ＤＰＯＷ）の説明と設定方法
ホーム > メカシリンダ仕様＋α > 移動時電流設定値（ＤＰＯＷ）の説明と設定方法 >
メカシリンダ（電動シリンダ／サーボモータ）は、移動時の電流設定値を可変出来ます。
出荷設定値は、最大値に設定されていますが、
小さくすることにより移動時の推力を小さくすることが可能です。
下のマンガのように、設定値を小さくすることで、指で止めることも可能です。

各ポイント毎に設定可能です。

表形式データ設定ソフト（ＣＴＡ−１ＥＸ）にて、変更可能です。
ＤＰＯＷの設定値を変更した場合の動作
項目 通常は変更する必要はありません（出荷時は最大値に設定してあります）。
項目 メカシリンダ（電動シリンダ）の推力を小さくしたい時にご利用下さい。
項目 設定値を小さくしすぎると当然ですが、動作しない場合があります。注意してください。
ティーチングＢＯＸ（型名：ＣＴＡ−２３）を使用しての変更は出来ません
表形式データ設定ソフト（型名：ＣＴＡ−１ＥＸ）を使用しての設定方法
１．
表形式データ設定ソフト （型名：ＣＴＡ−１ＥＸ ) を起動して下さい
【 通信ポートの選択 】 画面で、シリアルポートを選択して、【ＯＫ 】をクリックして下さい。
シリアルポート番号が不明な場合は　こちら　を参照して下さい

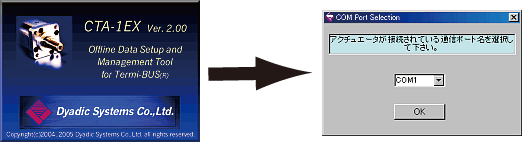

ＣＴＡ−１ＥＸのトップ画面です
２．
 下の表画面になったら、
（１）【 １６進表示】 ⇒ 【 １０進表示 】 に変更して下さい
（２）ＤＰＯＷ（移動時の電流制限値）の列において、変更するポイント番号の設定値を変更して下さい。
（３）下矢印（アクチュエータへダウンロード）をクリックして下さい。

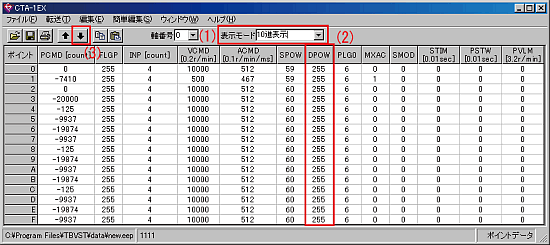

ＣＴＡ−１ＥＸのデータ設定画面です
３．
 設定値がメカシリンダ（電動シリンダ）／サーボモータに設定されます。
【ダウンロードが完了しました 】の表示が出たら、【ＯＫ 】をクリックし、ソフトを終了して下さい。

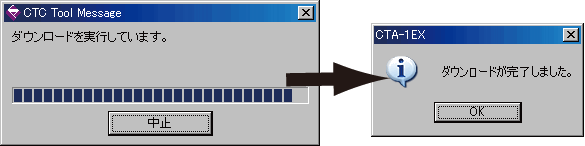

ＣＴＡ−１ＥＸのダウンロード中の画面です
