かんたんコントローラ(型名:CTC-67 / CTC-77 )とCTCツールを使用して
プログラムの終了工程
設定方法 を解説します


PC に 「ビジュアルシーケンス編集ソフト(型名:CTCツール) 」が
インストールされていない場合は、
無償提供していますので こちら よりダウンロードしてご利用下さい。

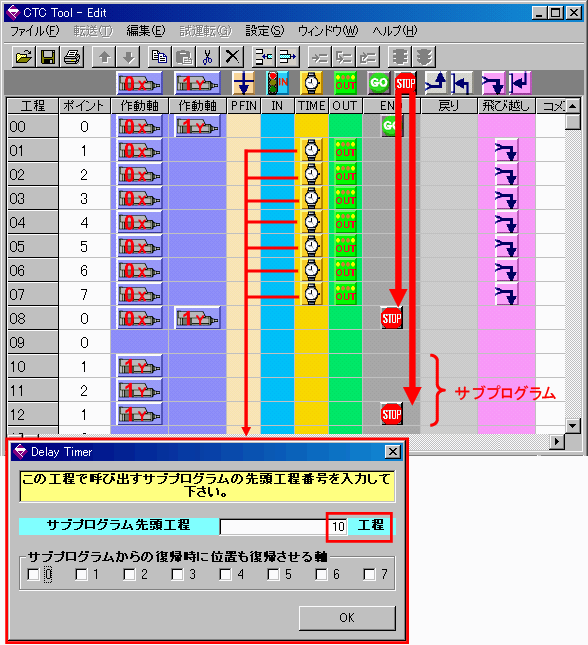

1.プログラム例を参考にして、解説します
プログラムの最後の工程に、プログラム終了指定アイコン をドラッグして、終了工程に指定します。
サブプログラムの場合もサブプログラム終了の工程に 終了指定アイコン を設定します。
プログラム工程数は、
CTC−67 では 工程00 から 工程99 までの合計 100工程 を
CTC−77 では 工程00 から 工程255 までの合計 256工程を
使用することができます。
